Ar-condicionado: qual disjuntor, fio e tomada usar

Não existe um disjuntor único para 9.000 ou 12.000 BTUs. O valor depende da corrente do seu aparelho, que está no manual e na etiqueta da unidade externa, e da bitola (espessura) e do comprimento do fio. O que vale para todos os modelos é o aparelho ter um circuito só para ele, com disjuntor próprio, e nunca ser ligado em benjamim ou extensão. Quem dimensiona fio e disjuntor é um eletricista.

Por que o ar-condicionado precisa de circuito exclusivo?

Os manuais dos aparelhos pedem isso por escrito: um circuito elétrico independente, protegido por disjuntor, e uma tomada única e exclusiva. Circuito sobrecarregado causa queda de tensão e problemas de funcionamento.

Na prática, o ponto do ar não divide fio com geladeira, micro-ondas ou qualquer outra tomada. Se hoje o seu ar está numa extensão, num benjamim (aquele adaptador com várias saídas) ou numa tomada que alimenta outros aparelhos, o circuito está fora do que os fabricantes pedem.

Se o disjuntor já desarma (cai) quando o ar liga, o guia sobre disjuntor desarmando mostra o que você pode testar antes de chamar o eletricista.

Como achar a corrente do seu aparelho

1. Procure a tabela de características técnicas no manual ou a etiqueta de dados colada na unidade externa.
2. Anote a tensão (127 V ou 220 V), a corrente em ampères (A), máxima ou nominal, e a capacidade em BTUs.
3. Use a linha da tabela que corresponde à tensão do seu aparelho, porque os manuais trazem uma linha para cada versão.

Os números abaixo são exemplos de dois manuais, só para mostrar a ordem de grandeza. Eles valem para os modelos citados, e o seu pode ser diferente.

Nessas tabelas, a linha de cabeamento e disjuntor não traz número. O fabricante informa a corrente do aparelho e deixa a escolha do fio e do disjuntor para o projeto da instalação. O manual ainda avisa que preparar a rede elétrica do local (tomada, disjuntor, bitola dos cabos, eletroduto) é de inteira responsabilidade do usuário.

Como fio e disjuntor são escolhidos juntos?

Fio e disjuntor são escolhidos juntos: o disjuntor tem de desarmar antes de o fio esquentar demais, e para isso o eletricista parte da corrente do aparelho, da bitola e do comprimento do trecho. Trocar só o disjuntor por um maior, para “parar de cair”, tira essa proteção.

Um exemplo de fabricante: o manual de um split Samsung WindFree especifica cabo de alimentação 3G x 2,5 mm², do tipo H07RN-F (três condutores). Isso vale para os modelos de 9.000 a 24.000 BTUs que ele cobre, e não como regra para qualquer aparelho. Outros manuais pedem atenção especial à relação entre comprimento e espessura do cabo: quanto mais longo o trecho entre o quadro e o aparelho, mais grosso o fio precisa ser.

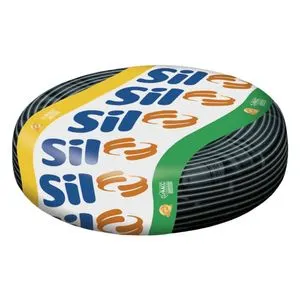

O fio cabinho flexível 2,5 mm² da Sil e o de 4 mm², vendidos por metro, são as bitolas que costumam entrar nessa conversa. São fios de um condutor só, para passar no eletroduto, e o cabo de três vias do manual Samsung é outro tipo de cabo. Qual delas serve, e qual disjuntor vai junto, depende do cálculo do eletricista para o seu trecho.

Quanto aos disjuntores, a categoria de disjuntores reúne os bipolares DIN da Siemens de 20 A e 25 A, ambos curva C, como o bipolar de 20 A e o bipolar de 25 A. A descrição do fabricante diz que a linha é destinada a instalações residenciais e prediais.

Atenção: não troque o disjuntor do ar por um de corrente maior sem saber qual é a bitola do fio e o comprimento do trecho. Se o disjuntor continua desarmando, chame um eletricista.

Tomada de 20 A ou ligação direta?

Depende do aparelho, e o manual diz qual. O manual de um Midea prevê ligação ao disjuntor, e só admite um conjunto plugue e tomada com aterramento quando não for possível instalar o disjuntor com afastamento de contatos de pelo menos 3 mm. O de um split LG pede sempre um circuito dedicado e um disjuntor, e avisa para não modificar nem fazer extensões no cabo de alimentação.

Quando há plugue, a tomada precisa ser do mesmo padrão dele. O padrão brasileiro de plugues e tomadas usa pinos com diâmetros diferentes: um para aparelhos de até 10 A e outro para os que operam entre 10 A e 20 A. Olhe os pinos do plugue do seu aparelho e a corrente da etiqueta antes de comprar a tomada.

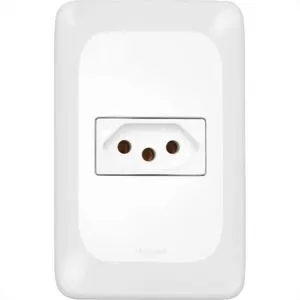

Para o ponto de ar, o conjunto de tomada 2P+T de 20 A da Pial Pop tem uma tomada só, o que combina com a regra de “tomada única e exclusiva”. Há também a caixa de embutir da Ilumi com disjuntor de 25 A e tomada de 20 A, que reúne disjuntor e tomada numa caixa de embutir e aceita um ou dois disjuntores DIN. O disjuntor de 25 A que vem na caixa é maior do que a capacidade de um fio de 2,5 mm² em eletroduto embutido (24 A). Com essa caixa, o eletricista vai indicar fio mais grosso ou outro disjuntor. A descrição não informa a tensão, então confirme com o fabricante. Se o disjuntor de 25 A serve para o seu circuito, quem diz é o eletricista.

Atenção: não ligue o ar em benjamim, extensão ou régua com filtro. O manual pede tomada única e exclusiva, e esses acessórios dividem a tomada com outros aparelhos. Se a tomada do ar esquenta, desligue o disjuntor e chame o eletricista antes de usar a tomada de novo.

Prédio antigo: a instalação do apartamento aguenta?

Em prédio antigo, peça ao eletricista que confira o que você não vê: a bitola do fio dentro do eletroduto, os circuitos livres no quadro e a queda de tensão no fim do trecho. O manual de um split Midea pede que a tensão de alimentação fique entre 90% e 110% da nominal, e o de um LG avisa que a queda de tensão impede o compressor de receber a alimentação de partida correta. Se a luz pisca quando o ar liga, avise o eletricista.

A capacidade do prédio como um todo é assunto do síndico e da concessionária, então pergunte ao síndico antes de instalar um aparelho grande.

O que o condomínio pode exigir na fachada e no dreno?

O Código Civil proíbe o condômino de alterar a forma e a cor da fachada, e a convenção ou o regimento interno pode ter regra própria para aparelhos na parte externa. Já houve caso em que o regimento interno do prédio proibia a instalação de ar-condicionado e a Justiça mandou retirar o aparelho. Leia a convenção, leve o projeto ao síndico e confirme por escrito onde a condensadora e o dreno (a saída da água) podem ficar. Se a dúvida for de responsabilidade ou de direito, consulte a administradora ou um advogado.

Quando chamar um eletricista

Chame um eletricista em qualquer um destes casos. A norma de instalações elétricas exige profissional para circuitos novos e para o dimensionamento de fio e disjuntor, e um erro aqui vira superaquecimento dentro da parede:

• Criar um circuito novo ou mexer no quadro de disjuntores.
• Escolher bitola e disjuntor para o seu aparelho e para a distância até o quadro.
• Trocar fio ou disjuntor depois de a tomada esquentar ou de o disjuntor cair com frequência.
• Instalar o ar em prédio antigo, com dúvida sobre a capacidade da fiação.

A instalação do aparelho em si (tubulação de gás refrigerante, vácuo, ligação elétrica na condensadora) é de técnico treinado, como dizem os manuais dos aparelhos.

Você pode fazer, com cuidado, estes passos antes de o eletricista chegar:

1. Leia o manual e anote a tensão e a corrente.
2. Fotografe a etiqueta do aparelho e o quadro de disjuntores, sem mexer em nada.
3. Meça o trecho até o aparelho.
4. Leve essas informações ao eletricista e ao síndico.

Perguntas frequentes

Qual disjuntor usar para ar-condicionado de 12.000 BTUs em 220 V?

Os manuais do Midea Xtreme Save Connect e do Springer Midea Zeus 12F dão corrente máxima de 9,58 A e de 10,00 A para esse porte, e deixam o disjuntor e o cabo para o projeto da instalação. O valor exato depende do seu modelo e do trecho de fio, e quem fecha é o eletricista.

Qual fio usar para ar-condicionado de 12.000 BTUs em 220 V?

O manual de um Samsung WindFree especifica cabo de 3G x 2,5 mm² para os modelos de 9.000 a 24.000 BTUs que ele cobre. Para o seu aparelho vale o manual dele, e trechos longos pedem fio mais grosso.

Ar-condicionado usa tomada de 10 A ou de 20 A?

A tomada acompanha o plugue do aparelho. O padrão brasileiro de tomadas separa os pinos de até 10 A dos de 10 A a 20 A, e aparelhos que vêm sem plugue são ligados direto ao disjuntor.

Disjuntor curva B ou curva C para o ar-condicionado?

Os manuais dos aparelhos não definem a curva. Os bipolares Siemens citados acima são curva C, e a escolha para o seu circuito fica com o eletricista.
