Disjuntor desarmando: o que pode ser e o que fazer
O disjuntor desarma (cai) por sobrecarga, por curto-circuito ou, quando o circuito tem DR, por fuga de corrente. A sobrecarga é a mais fácil de testar: desligue os aparelhos do circuito e ligue um de cada vez. O que não fazer é trocar por um disjuntor maior, porque o disjuntor protege o fio, e um maior deixa o fio esquentar sem que nada desarme.
Por que o disjuntor desarma?
O disjuntor termomagnético (o comum, de residência) tem dois mecanismos. O térmico reage com atraso a sobrecargas moderadas, e o magnético reage sem atraso a sobrecargas altas e curto-circuitos. É por isso que o tempo entre ligar e desarmar já diz algo sobre a causa.
| Causa | O que é | Como costuma aparecer | Quem resolve |
|---|---|---|---|
| Sobrecarga | Aparelhos demais, ou um aparelho de muita potência, puxando mais corrente do que o circuito foi feito para carregar | Desarma depois de um tempo ligado, quase sempre com o mesmo aparelho | Você pode verificar; o ajuste do circuito é do eletricista |
| Curto-circuito | Contato direto entre fios, ou defeito grave em tomada, fio ou aparelho | Desarma na hora de ligar o aparelho ou de religar o disjuntor | Eletricista, se continuar sem o aparelho |
| Fuga de corrente | Parte da corrente escapa para a terra, por isolamento danificado ou umidade, por exemplo | Quem desarma é o DR, o dispositivo que desliga o circuito quando há fuga, como num choque | Eletricista |
| Disjuntor com defeito | O mecanismo do próprio disjuntor falha | Desarma com pouca carga, ou não fica ligado mesmo com o circuito vazio | Eletricista |
No verão carioca, com ar-condicionado, ventilador e chuveiro ligados ao mesmo tempo, a sobrecarga fica mais comum. Em prédio antigo, o quadro pode não ter DR: o DR tem um botão de teste (T) no próprio dispositivo, e se nenhum aparelho do quadro tem esse botão, quem desarma é sempre o disjuntor comum.
O DR não protege contra sobrecarga nem contra curto-circuito, e o disjuntor comum não detecta fuga. Existe também o DDR, que reúne as duas funções num só aparelho.
Desarma quando liga o chuveiro ou o ar-condicionado: o que isso indica?
Chuveiro e ar-condicionado são aparelhos de muita potência. Quando um deles desarma o disjuntor, o tempo ajuda a separar as causas. Se desarma na hora em que liga, suspeite de defeito no aparelho ou na ligação. Se desarma depois de alguns minutos, o mais provável é sobrecarga: o circuito está dividido com outros aparelhos e a soma passa do limite, ou o disjuntor e o fio estão pequenos para a corrente que o aparelho puxa.
Para ver se o problema é a soma, desligue da tomada tudo o que divide o circuito com o aparelho e teste de novo. Se ele desarma mesmo sozinho no circuito, pare de usá-lo e chame um eletricista: a corrente que o aparelho puxa está na etiqueta dele, e quem confere se fio e disjuntor aguentam é o eletricista.
Se o seu caso é o ar-condicionado, veja qual disjuntor, fio e tomada usar. Se é o chuveiro, a corrente dele está na etiqueta, e vale a mesma regra: circuito próprio, com fio e disjuntor dimensionados pelo eletricista.
Desarma sozinho, sem nada ligado: o que pode ser?
Antes de concluir que não há nada ligado, olhe o que ficou na tomada: geladeira, carregadores, roteador e aparelhos em espera também puxam corrente. Se o disjuntor desarma com o circuito realmente vazio (aparelhos fora da tomada e luzes apagadas), o defeito está na fiação, numa tomada, num interruptor ou no próprio disjuntor, e esse é um caso para eletricista.
Se quem desarma é o DR, a causa é fuga de corrente, num aparelho ou na instalação, por isolamento danificado ou umidade. Desligue os aparelhos da tomada e religue o DR uma vez. Se ele desarmar de novo sem nada ligado, deixe desligado e chame um eletricista.
O que você pode verificar com segurança
Atenção: esta verificação usa só a alavanca do disjuntor e as tomadas. Não abra a tampa interna do quadro, não encoste nos fios e não ligue nada que esteja molhado ou com cabo descascado.
- Identifique qual disjuntor desarmou pela etiqueta do quadro e anote o que estava ligado naquele circuito.
- Desligue da tomada todos os aparelhos desse circuito.
- Religue o disjuntor. Se ele desarmar de novo sem nenhum aparelho ligado, deixe desligado e chame um eletricista.
- Ligue os aparelhos de volta um de cada vez, esperando alguns minutos entre um e outro.
- Anote qual aparelho faz o disjuntor desarmar e pare de usá-lo. Se ele desarma mesmo ligado sozinho, o defeito está no aparelho ou o circuito não aguenta a potência dele.

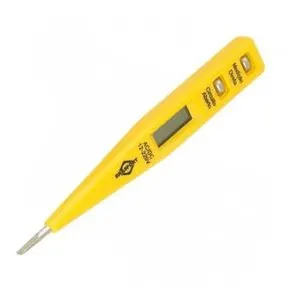

Se a suspeita é uma tomada (quente, escurecida ou com cheiro de queimado), não abra a tomada: deixe o disjuntor desse circuito desligado e chame um eletricista. A chave fenda teste digital da Brasfort serve para outra situação, a de confirmar que um fio está sem energia antes de um serviço simples num circuito sem defeito, como trocar uma tomada: aproxime a ponta do fio encapado e aperte o botão, e o display indica se há energia.
Trocar por um disjuntor maior resolve?
Não. O disjuntor termomagnético existe para proteger cabos e condutores contra sobrecargas e curtos-circuitos. Para isso, a corrente nominal do disjuntor (In) tem de ficar entre a corrente que o circuito usa (IB) e a que o fio aguenta (Iz): IB ≤ In ≤ Iz.
Isso quer dizer que, se o disjuntor é maior do que o fio aguenta, ele deixa de proteger o fio. A causa do desarme continua lá, e agora o fio pode esquentar dentro da parede sem que nada desligue. Se o fio é fino demais para o aparelho, a solução é trocar o fio, e a escolha da bitola (a espessura do fio, em mm²) e do disjuntor é do eletricista, porque a norma de instalações elétricas exige esse dimensionamento. Quem quiser conhecer as opções de fio pode ver a categoria de fio cabinho.
E se o disjuntor estiver com defeito?
Se o eletricista concluir que o disjuntor tem defeito, a troca no quadro fica com ele. Em geral o novo tem a mesma corrente nominal e a mesma curva do original, depois que o eletricista confere que o fio aguenta essa corrente (a curva diz a partir de quantas vezes a corrente nominal o disparo magnético atua; na curva C, entre 5 e 10 vezes).

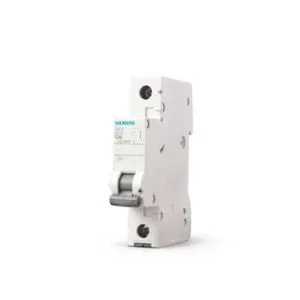

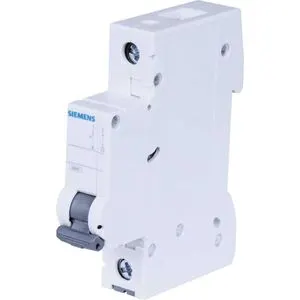

Para saber a referência a pedir, olhe a corrente (em A) e a curva escritas no disjuntor antigo. Entre os disjuntores DIN da Siemens em curva C estão o unipolar de 16 A e o bipolar de 20 A, e há unipolares de 10 A, 25 A e 32 A. Veja todos na categoria de disjuntores.
Quando chamar um eletricista
Chame um eletricista, porque dimensionar circuito, fio e disjuntor e mexer no quadro é trabalho que a norma de instalações elétricas reserva a profissional qualificado, nestes casos:
- O DR desarma, porque indica fuga de corrente.
- O disjuntor desarma sem nenhum aparelho ligado.
- Há cheiro de queimado, tomada quente, faísca ou fio derretido.
- O mesmo disjuntor desarma toda vez que você liga um aparelho de muita potência.
- Você precisa trocar um disjuntor, mudar a corrente dele ou acrescentar um circuito.
Em prédio, se o disjuntor que desarma é do quadro das áreas comuns, avise o síndico ou o zelador.
Perguntas frequentes
Disjuntor desarmando toda hora: posso religar?
Uma vez, com os aparelhos desligados da tomada, como no passo a passo acima. Se ele desarmar de novo, não insista e chame um eletricista.
Disjuntor desarmando depois de um tempo: o que pode ser?
O disparo térmico atua com atraso, então a causa mais provável é sobrecarga. Faça o teste de ligar um aparelho por vez, como no passo a passo acima.
Disjuntor desarmando à noite: o que pode ser?
Veja o que liga sozinho ou fica ligado junto à noite, como geladeira, ar-condicionado e chuveiro, e faça o mesmo teste de ligar um aparelho por vez. Se ele desarma com nada ligado, chame um eletricista.
Disjuntor curva B ou curva C?
A curva B tem disparo magnético entre 3 e 5 vezes a corrente nominal, a C entre 5 e 10 vezes e a D entre 10 e 20 vezes. A escolha para o seu circuito é do eletricista.
